LCD EKRAN ETKİNLİĞİ 1

 LCD EKRAN ETKİNLİĞİ

LCD ve Arduino Bağlantıları

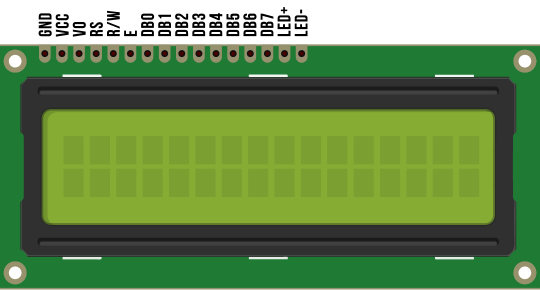

Kullandığım LCD’deki pinlerin diyagramını aşağıda bulacaksınız. LCD ekranımızda 16 adet pin var. Kullanacağımız ekrana göre pinler ekranın üst, alt veya her iki tarafında da yer alabilir. Çok nadir olarak bazı ekranlarda ise arka aydınlatma ışığı bulunmadığından 14 adet pin yer almaktadır. 15 ve 16 numaralı pinler, ekran aydınlatması bulunan ekranlarda arka ışığı yakmak için kullanılır. Her bir pinden Arduino’ya olan bağlantılar aynı olacaktır, ancak pinleriniz LCD üzerinde farklı şekilde düzenlenebilir.

LCD’yi Arduino’nuza bağlamak için aşağıdaki şemayı takip edin

Yukarıdaki diyagramdaki direnç, arka ışık parlaklığını ayarlar. Tipik bir değer olan 220 Ohm direnç kullandım ama diğer değerler de işe yarayacaktır. Daha küçük dirençler arka ışığı daha parlak hale getirir.Potansiyometre ekran kontrastını ayarlamak için kullanılır. Ben genellikle 10K Ohm potansiyometre kullanıyorum ancak diğer değerler de çalışır.

MBLOCK KODLARI

Bu etkinlikte lcd ekrana merhaba dünya yazdıracağız.

LCD Ekranın programlanabilmesi için İlgili LCD kütüphanesini indirmeliyiz. Bunun için Uzantı Ekle yi tıklayalım. ve aramaya 1602 yazalım uzantıyı mblock kodlarına ekleyelim.

Aşağıdaki kodlara göre 1. satır 1.sütuna Merhaba Dünya yazar.
