Potansiyometre(Ayarlanabilir Direnç)



Potansiyometre Nedir?

Potansiyometre, direnç değeri kullanıcı tarafından ayarlanabilen ya da değiştirilebilen bir devre elemanıdır. Elektronik projelerinde sıklıkla kullanılan potansiyometre hassas ayarlama gerektiren durumlarda tercih edilmektedir.

Potansiyometrelerin direnç değerleri üzerlerinde yazmaktadır. Ayar çubuğu sola döndürüldükçe direnç değeri azalırken, sağa doğru döndürüldükçe direnç değeri artar. En küçük değeri 0 olmak üzere en büyük direnç değeri potansiyometre üzerinde yazan değer olacaktır.

Potansiyometre arduino projelerinde led parlaklığı ayarlama, RGB led kontrolü, servo motor kontrolü, motor hız kontrolü, lcd ekran kontrolü ve diğer hassas ayarlama gerektiren tüm projelerde kullanılabilir.

Arduino ile Potansiyometre Bağlantısı Nasıl Yapılır?

Arduino ile potansiyometre kullanırken, potansiyometrenin direnç değerinin bir önemi bulunmaz. Çünkü direnç değeri kaç olsun arduino ile potansiyometreden okunacak değerler 0 ile 1023 arasında olacaktır.

Potansiyometrelerin 3 bacağı bulunur. Bu bacaklardan kenarlarda bulunanlar + ve – bacakları, ortadaki ise veri(data) bacağıdır.

LED PARLAKLIĞINI AYARLAMA ETKİNLİĞİ

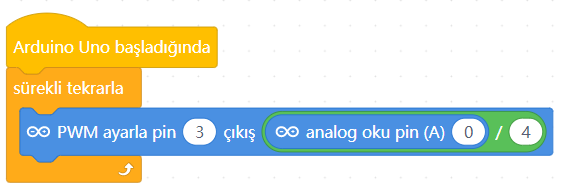

Kodlar:

Potansiyometrenin değeri 0 ile 1023 arasında dır.

3 numaralı  pwm pini ise 0 ile 255 arasındadır. potansiyometreden okunan değerin pwm pininin anlayacağı değere dönüştürmemiz gerekir. Bunun  için ise 1023/255= 4 sayısına bölmeliyiz.

ETKİNLİK 2: POTANSİYOMETRE İLE YÜRÜYEN IŞIK YAPALIM



Dikkat:

 kodlarımız Mblock 3 programına uygun yazılmıştır. Mblock 5 programına uygun yazınız.
